Combinación de Capacitores

in #steemstemlast month

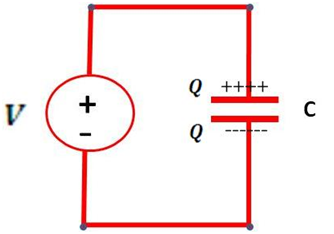

Imagen elaborada por @lorenzor en Powerpoint

En el diseño y operatividad de redes eléctricas son frecuentes los requerimientos de Capacitancias distintas a las disponibles, por lo que se hace necesario construir arreglos o combinaciones de capacitores que permitan obtener un valor cercano o igual al requerido. La forma más simple de combinar estos arreglos de capacitores es la combinación en serie o en paralelo, las cuales permiten aumentar o disminuir la capacitancia entre dos puntos, según las necesidades que la red o los dispositivos que la forman tengan.

A continuación, en el siguiente video realizado por @lorenzor en VideoScribe, analizaremos los principios que rigen estas combinaciones de capacitores y determinaremos las relaciones generales de Capacitancia Total en una combinación en serie o paralelo.

Conclusiones

- Del análisis realizado se verifica que es posible obtener Capacitancias equivalentes a partir de las relaciones generales derivadas de una combinación en serie o paralelo.

- Es importante observar que la combinación en paralelo de dos o más capacitores entre dos puntos, incrementa la capacidad eléctrica entre dichos puntos y en el caso de una combinación en serie disminuye.

- La simplificación total de una red capacitiva a través de las reducciones sucesivas por serie o paralelo, permite obtener una única capacidad eléctrica que facilita la obtención de la carga eléctrica consumida por dicha red ante la aplicación de una diferencia de potencial.

Referencias

  • Circuitos Eléctricos. James W. Nilson. Cuarta edición. Addison-Wesley Iberoamericana.
  • Introduction To Electromagnetic Fields Third Edition / Clayton R. Paul, Keith W. Whites, Syed A. Nasar
  • Física Vol. II Campos y ondas. Marcelo Alonso, Edward J. Finn. Fondo Educativo Interamericano, S.A.
  • Física para ingeniería y ciencias Vol.2 Tercera Edición / Hans C. Ohanian, John T. Markert.
  • Teoría electromagnética. Willian H. Hayt, Jr., John A. Buck. Séptima edición. McGraw Hill.
