[ENG] Four-level single-family building design (4) levels

[ESP] Diseño de edificación unifamiliar de cuatro (4) niveles


     Today I show you a job in which I am asked to design the plans for a building of four (4) levels of residential use built under the traditional Tunnel Type system.

     Hoy les muestro un trabajo en el que se me solicito diseñar los planos para una edificación de cuatro (4) niveles de uso residencial construidos bajo el sistema Tipo Túnel tradicional.


     This system is based on industrialized construction, consisting of reinforced concrete walls and solid slabs of very thin thicknesses, compared to other structural elements.

     Este sistema se basa en la construcción industrializada, formado por muros de concreto armado y losas macizas de espesores muy delgados, en comparación con otros elementos estructurales.


     Both structural elements (slab-wall) are reinforced concrete, emptied monolithily in place, creating semi-túnels until the design structure is fully formed, in our case, the four (4) level single-family building.

     Ambos elementos estructurales (losa-muro) son de concreto armado, vaciados monolíticamente en sitio, creando semitúneles hasta formar completamente la estructura de diseño, en nuestro caso, la edificación unifamiliar de cuatro (4) niveles.



Vista posterior, alturas de entrepiso (metros)
Rear view, mezzanine heights (meters)



Vista frontal, alturas de entrepiso (metros)
Front view, mezzanine heights (meters)



Vista lateral izquierda (metros)
Left side view (meters)


Vista lateral derecha (metros)
Right side view (meters)

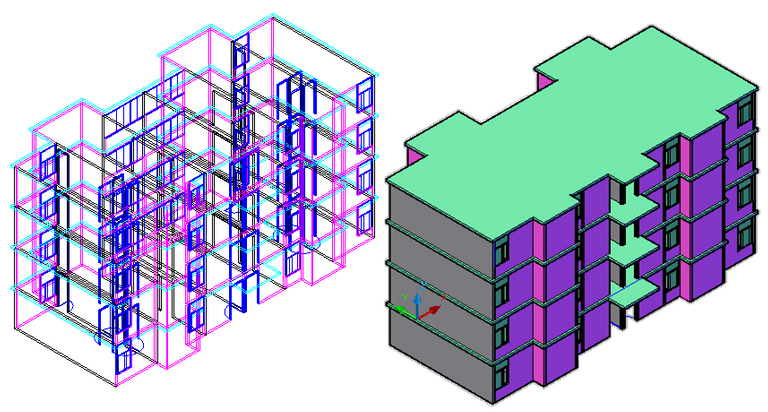

Isometric view
Vista isométrica



Sort:

Hello @memj0310! Thank you for sharing your residential/apartment building project! The CAD drawings are impressive! Any plans of starting the construction phase soon?

     Baie dankie vir the kommentaar.

     Die geboue is reeds gebou, hulle het 'n strukturele probleem wat hulle nie toelaat om al die seismiese vragte te absorbeer nie.

     Die fout wat hulle aanbied, is die produk van die in plantreëling van hul strukturele elemente (mure). U kan sien dat daar geen strukturele mure in die lang rigting is nie, this causes lae rigiditeit in daardie rigting.

     Dit was 'n projek wat deur my, uitgevoer is om die maksimum laterale kragte te bepaal wat die struktuur in die swak rigting kan weerstaan.

     My werk aan daardie projek was om die seismiese ontleding van die gebou uit te voer. Aangesien die planne van die struktuur nie gevind is nie, I proceeded with the raising (plans).

     Onder die verskillende blueprints wat vir die projek gemaak is, is dié wat in hierdie pos gepubliseer is.
