[ENG/ESP] Repairing a LG FLATRON W1943SB LCD monitor with Power fail (Commonly) ~ by @alejandrop

in OCD7 months ago










Greetings #OCD community!

In addition to dedicating myself to music, I also dedicate myself a little to electronics, and that is why today I bring you a very common case that occurs in LCD monitors of this type, I have already repaired several with the same fault.


The fault diagnosis can be determined by the inability of the device to turn on and display any video signal, be it the internal one from the logo or the incoming VGA signal from a computer or device that emits it.


The common fault that occurs specifically in the power supply of the same, in one or more electrolytic capacitors on the circuit PCB, right now I show you.

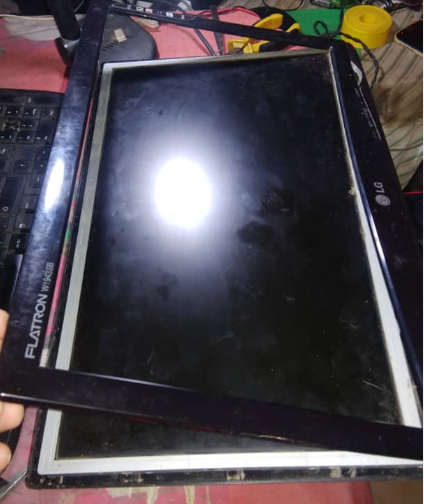

The first thing to do is remove the front cover, it snaps out, you have to be very careful not to break the locks because then you will not be able to close the cover again.

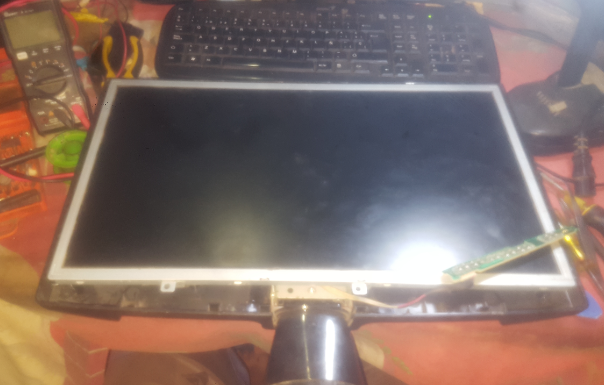

We carefully remove the front button control panel.



The back of the screen is never fixed to the iron chassis that protects the LCD so be careful when disassembling this part since there are several flexs placed around it. There, you will find the power supply necessary to operate the lamps and other functions of the monitor.



Finally we access the power card, which is where we will work and carry out the repair.

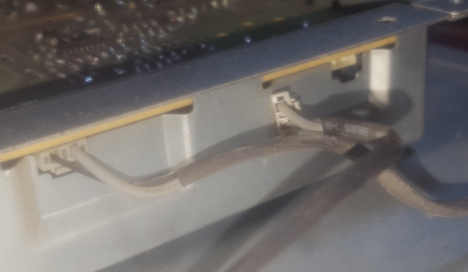

We remove the connectors that feed the lamps of the screen. Be careful not to confuse the connectors when assembling, so it is advisable to mark one of the cables so that you know its original position.



As we can see, some inflated capacitors are visible, which gives us to understand that we were right from the beginning of this post before disassembling.

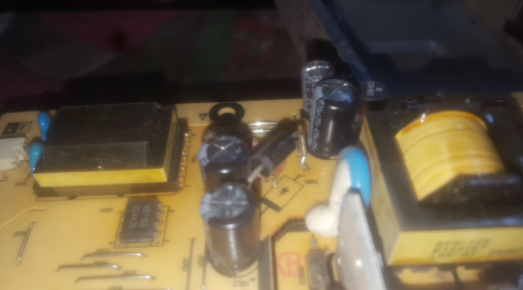

Here, we point out the 3 capacitors that we must look for and replace, since they are in very bad condition.

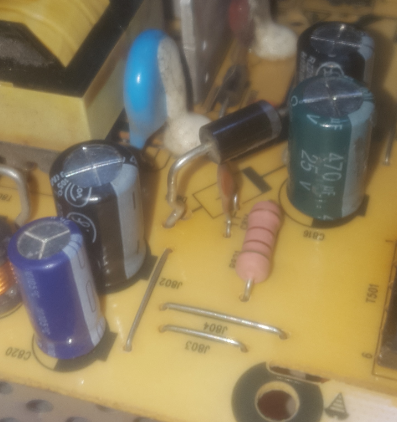

Here we take a closer look at one of the capacitors, and as you can see, it is inflated.




When I do repairs where a component needs to be replaced, I always check my old components saved for spare parts, from which I recycle components like these capacitors, as long as they are in good condition. In this case, I got one of the damaged capacitors that I need to replace: 200uF25V




I take a quick measurement to verify that it is in perfect condition, and the measurement returns values within the correct parameters.



I also got the other one I needed that required replacement: 470uF25V. It was disassembled from a laptop charger with a damaged transformer coil.





We take apart the damaged components.



And we put the new components in.



We put the power card back in its original place.



And we also placed the LCD lamp feeders on the screen. DO NOT FORGET the order in which they were originally connected.



We place the flexor of the screen with great care not to damage it.




After connecting everything correctly and making sure each component is in place, we proceed to test the equipment. We do this before assembling to rule out any other faults that can be repaired at that time.



Perfect! Is working! The failure was fixed. Now, let’s reassemble everything.







Our repair has come to the end. Thanks for watching my post and see you next repair!
